SpeedBox 1.0 dla Bosch (Smart System)

Speed Box 1.0 Chip Tuning dedykowany do systemów BOSCH Smart System od 2022

Ogranicznik prędkości: nieaktywny

Wyświetlacz pokazuje: czytelną aktualną prędkość, poprawny przebyty dystans (po zakończeniu procesu odliczania)

Kompatybilny z wyświetlaczami: KIOX 300

Kompatybilny z silnikami: Bosch Gen4 + Smart System

Aktywacja: Przycisk WALK / + - + -

Kompatybilny z Aplikacja SpeedBox: NIE

Wskazanie aktywacji/dezaktywacji strojenia: TAK (2,5/9,9 km/h)

W przypadku aktualizacji oprogramowania swojego e-bike'a zalecamy następującą procedurę:

1) Odinstalować SpeedBox z e-bike'a.

2) Zaktualizować oprogramowanie

3) Ponownie zainstalować SpeedBox

Krok 1

Przygotowanie do Instalacji

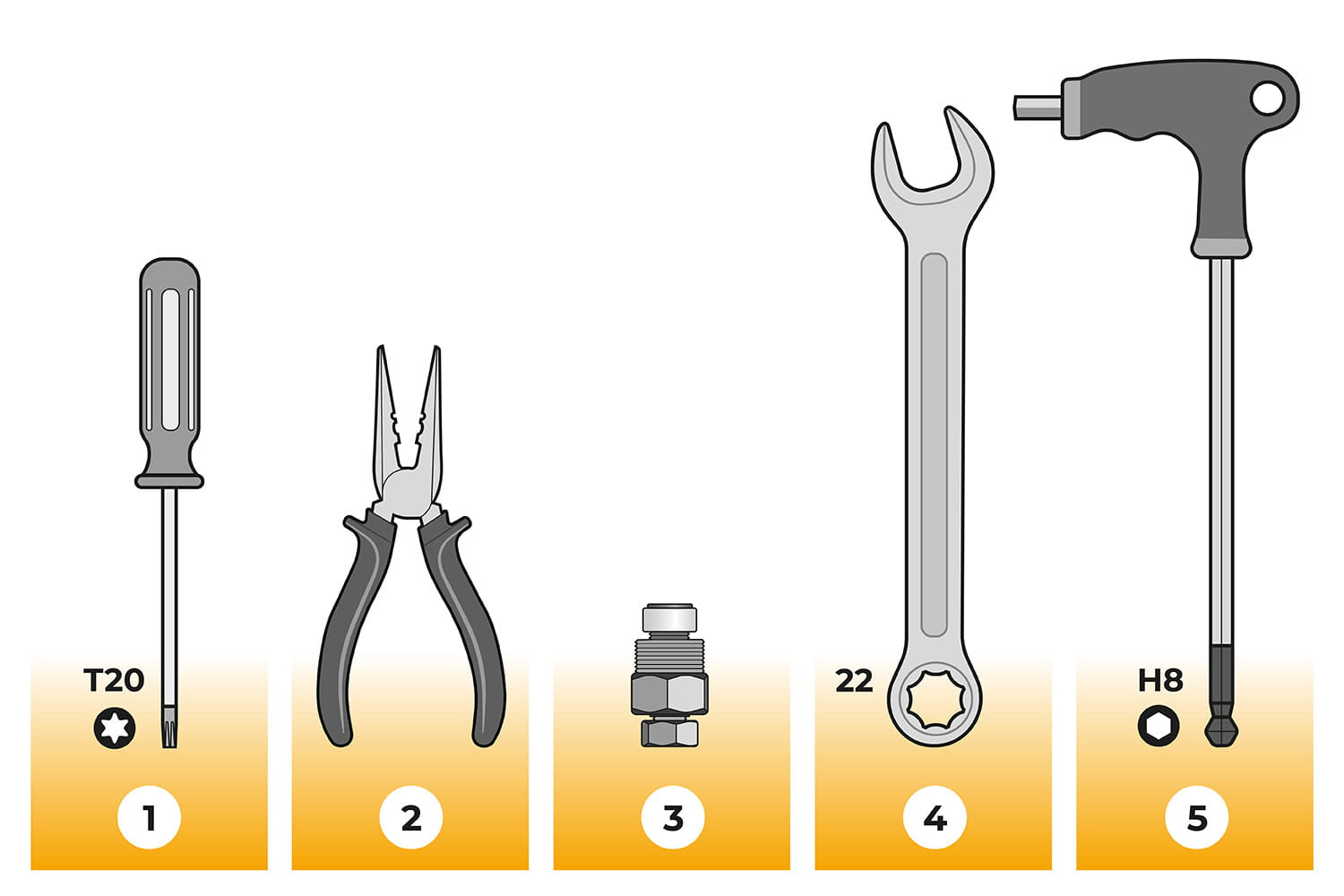

1. Przygotuj następujące narzędzia:

   1) Torx T20

   2) Wąskie kleszcze

   jęsli będzie potrzebna demontaż korby, będziesz potrzebować

   3)Adapter do ściągnięcia korby

   4) Klucz 22 mm

   5) Inbus H8

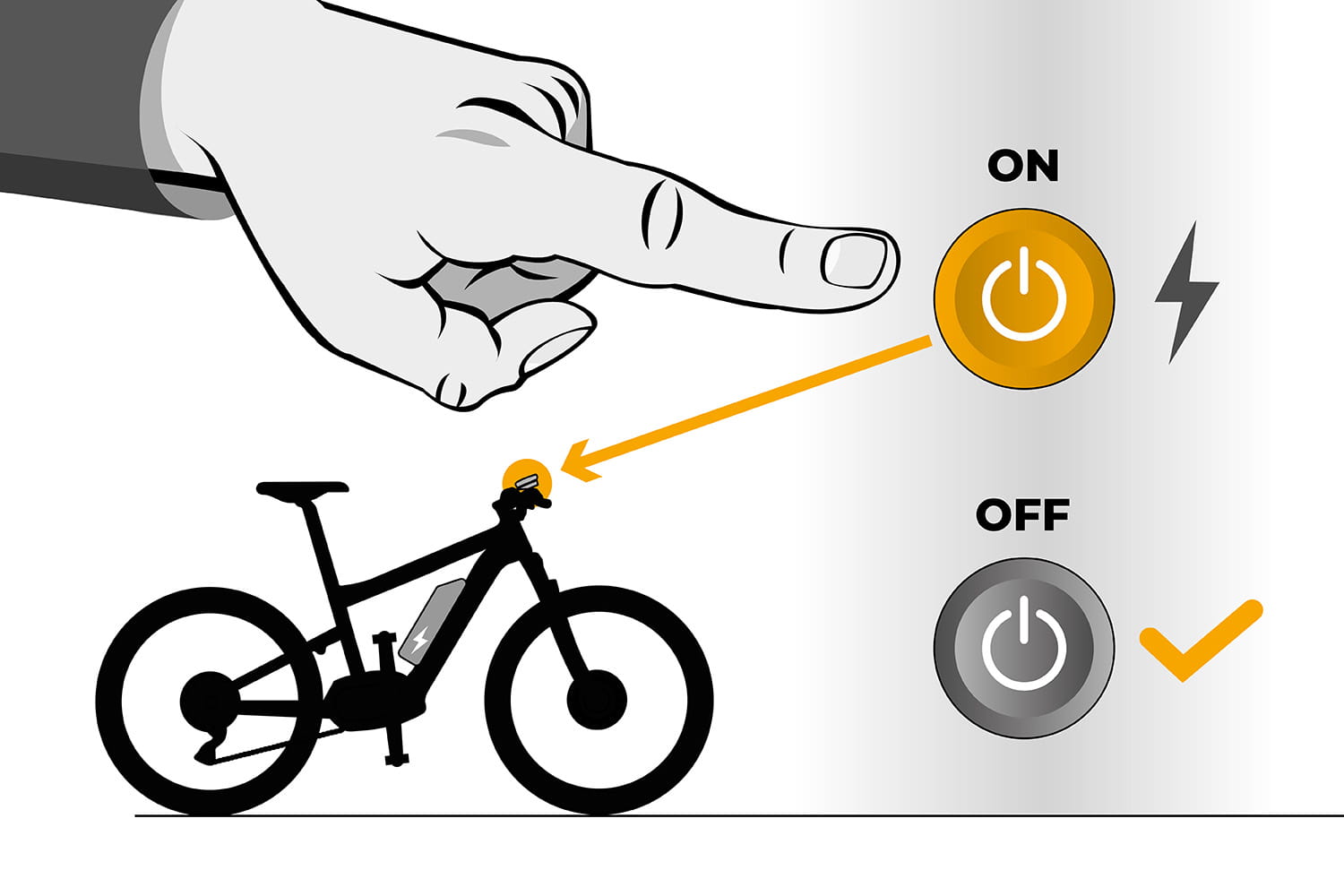

2. Wyłącz rower.

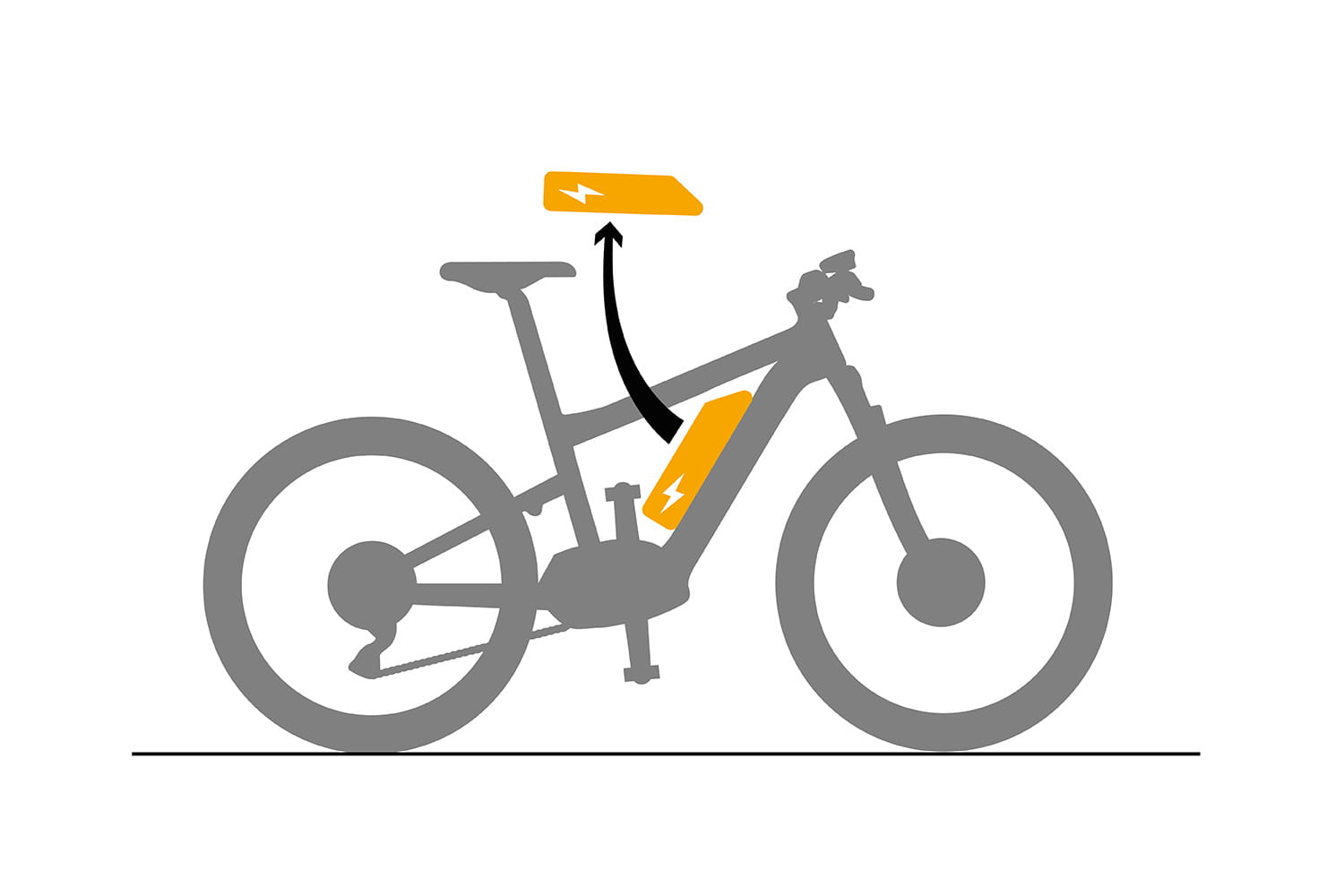

3. Wyjmij baterię według instrukcji producenta.

Krok 2.

Demontaż korby

Jeśli korba przeszkadza w odinstalowaniu pokrywy silnika, potrzebna jest jej deinstalacja.

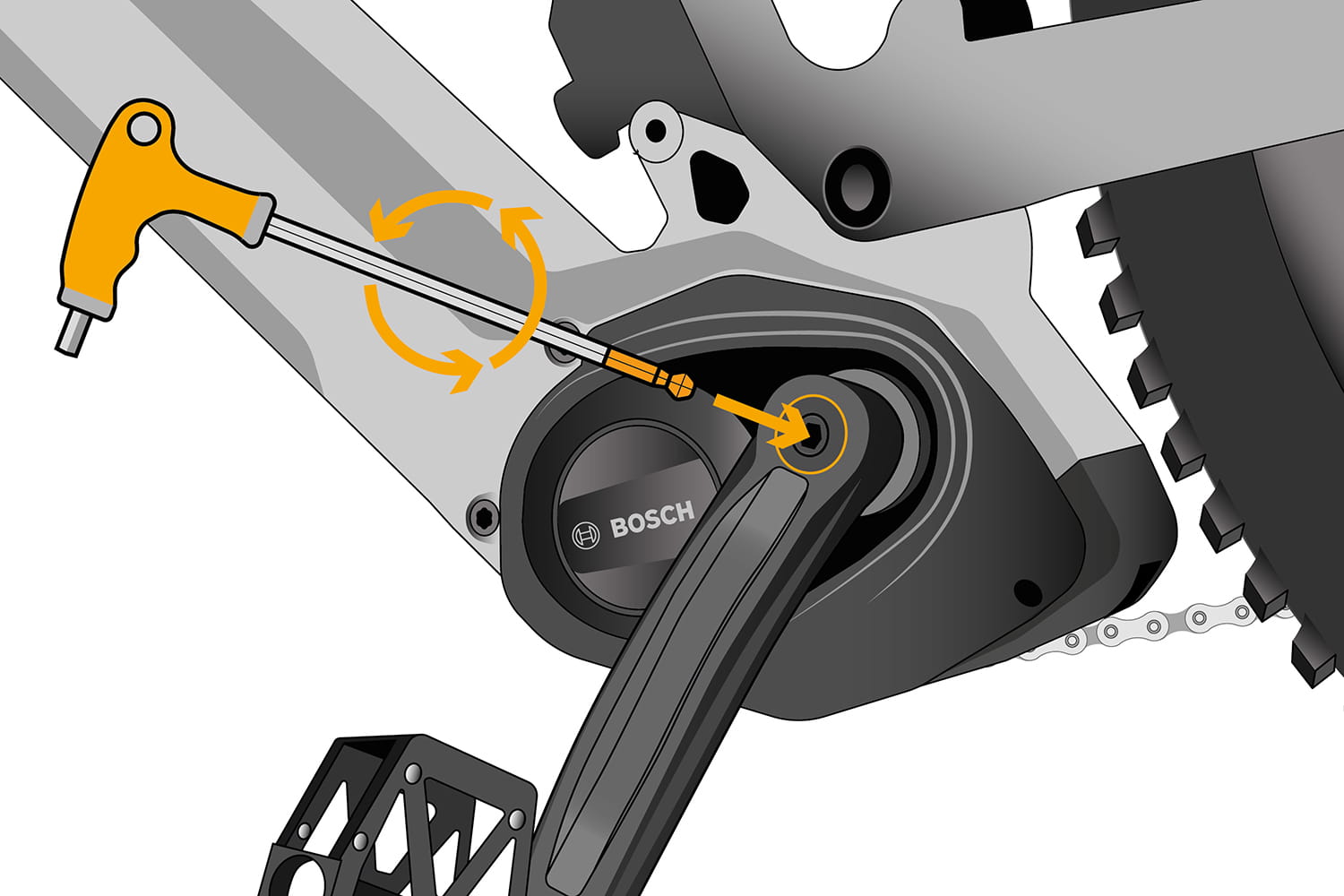

1. Odkręć śrubkę zabezpieczającą lewej korby kluczem inbusowym H8.

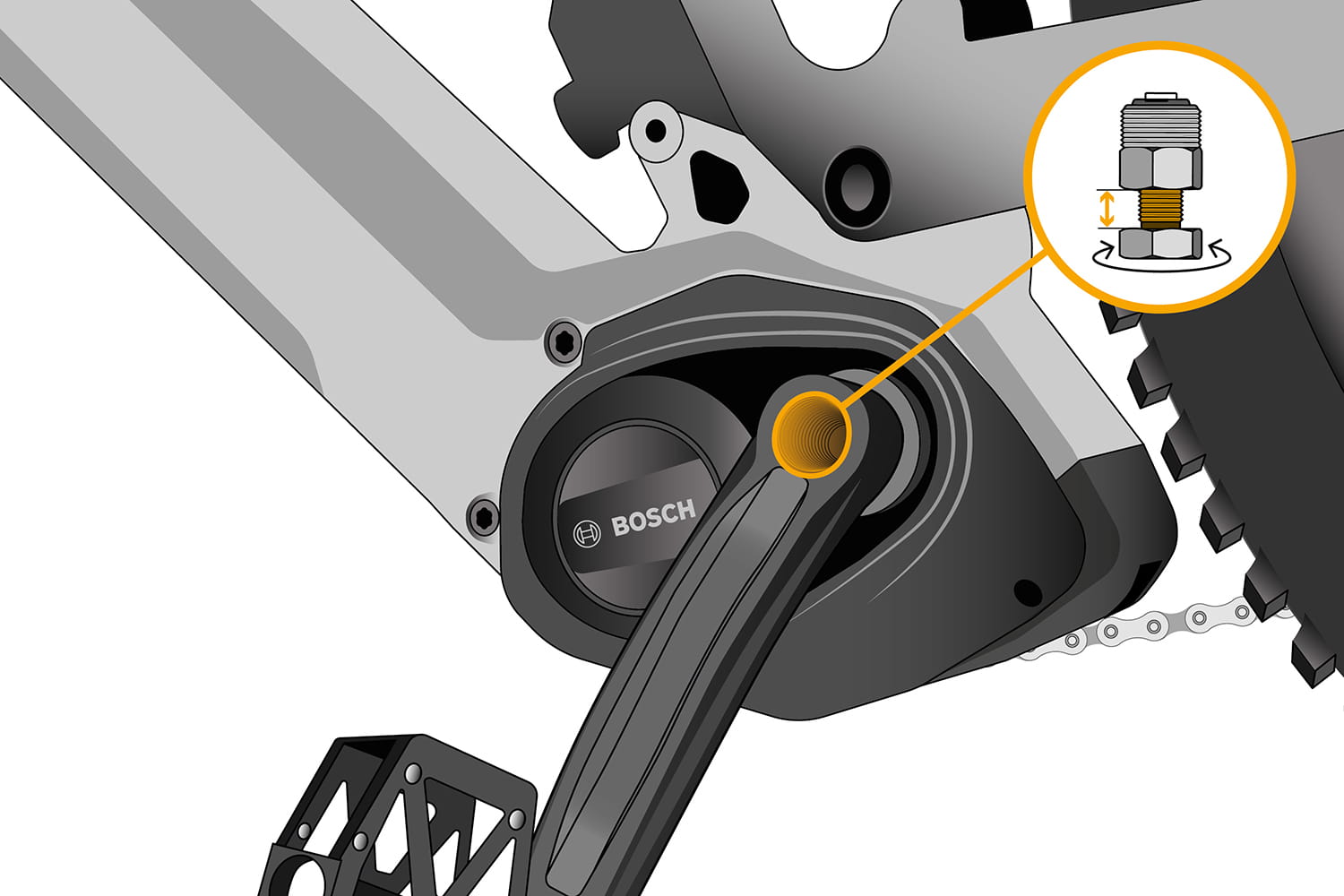

2. Przed zamontowaniem na korbę wykręć środek adaptera korby jak najwięcej z wrzeciona. Uchronisz się w ten sposób przed zniszczeniem gwintu.

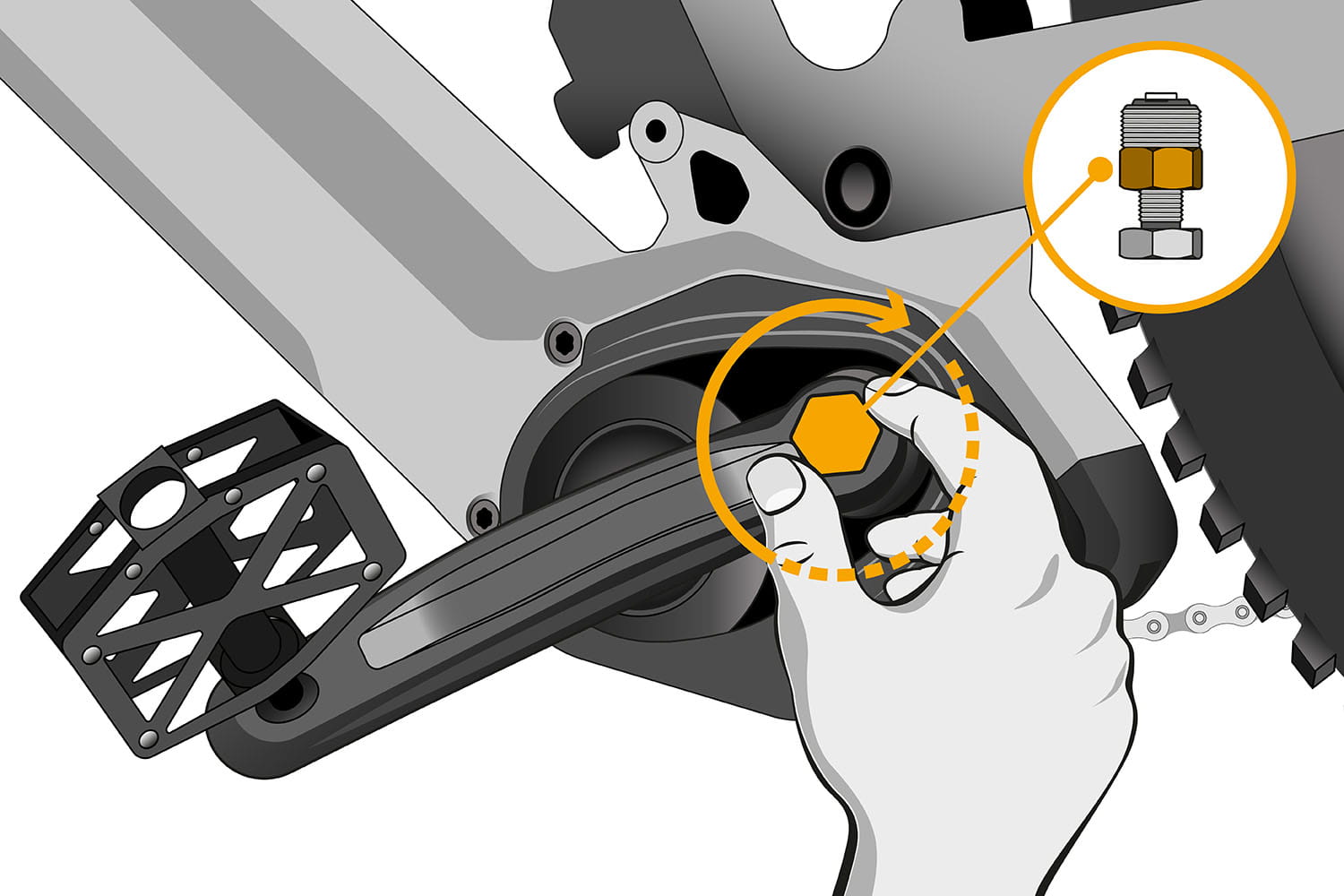

3. Nakręć adapter korby w miejsce śruby zabezpieczającej. Dokręc ręką.

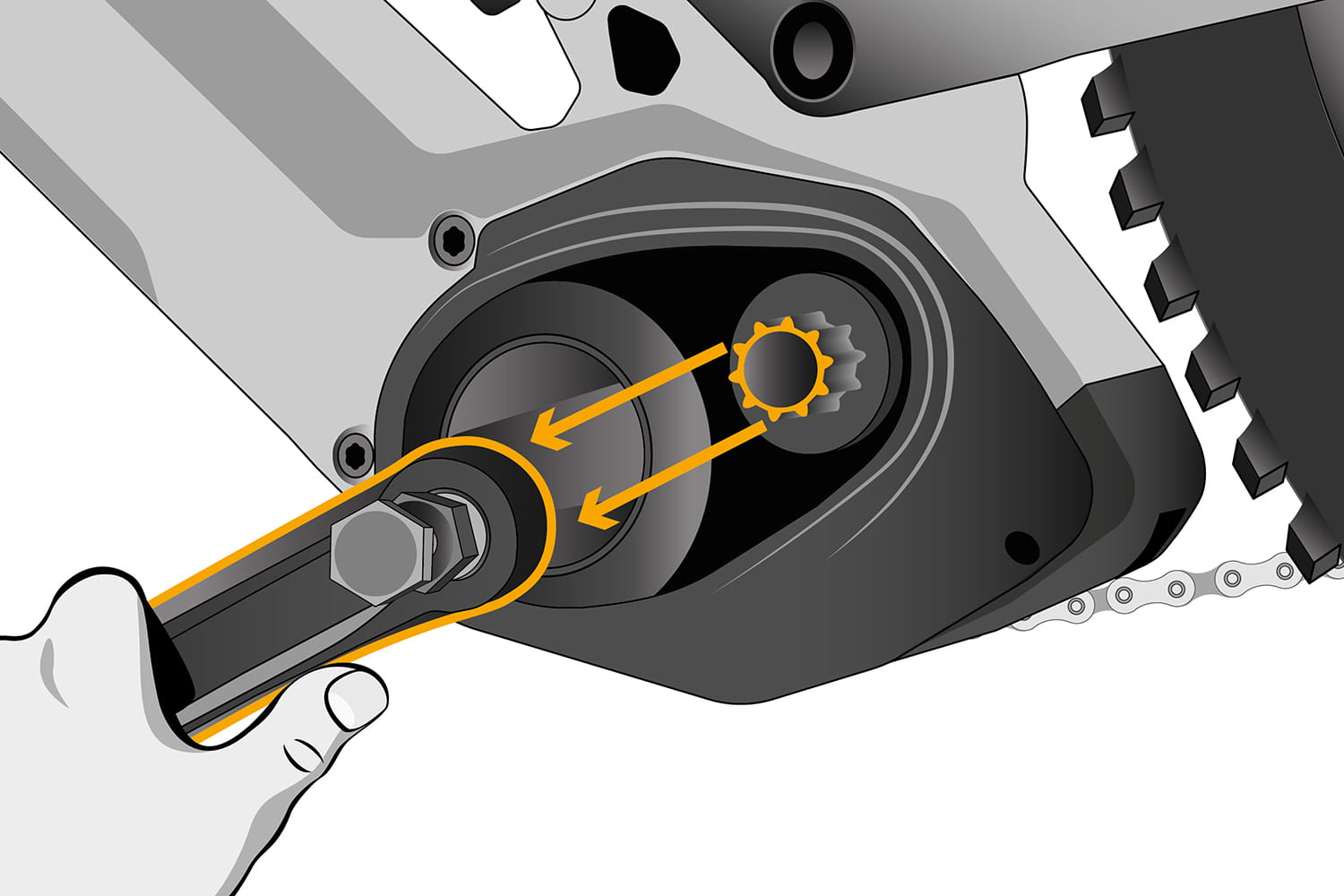

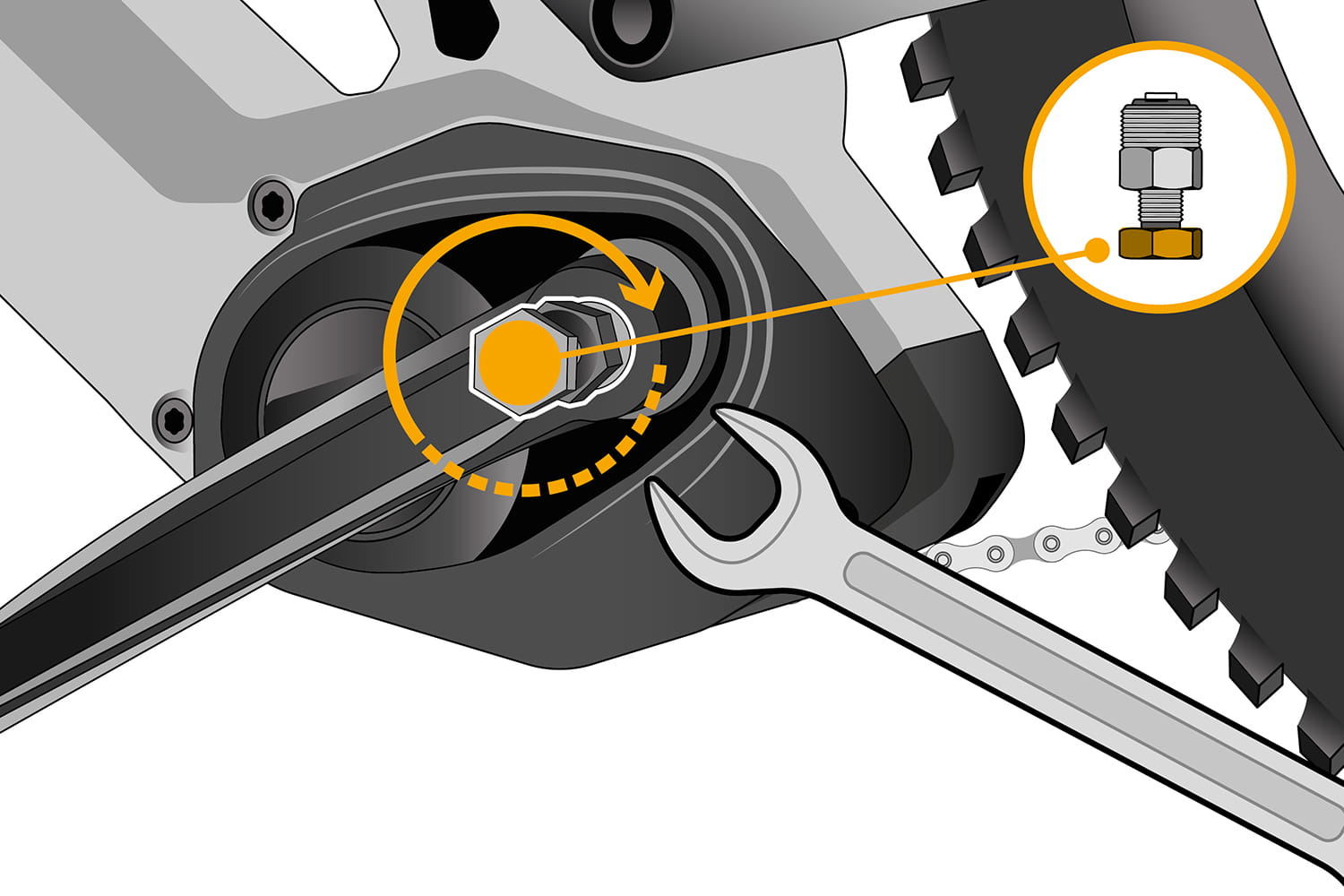

4. Dokręcaniem głowy adaptera kluczem 22 mm odmontujesz korbę.
5. Zdejmij korbę z osi roweru.

Krok 3.

Demontaż pokrywy

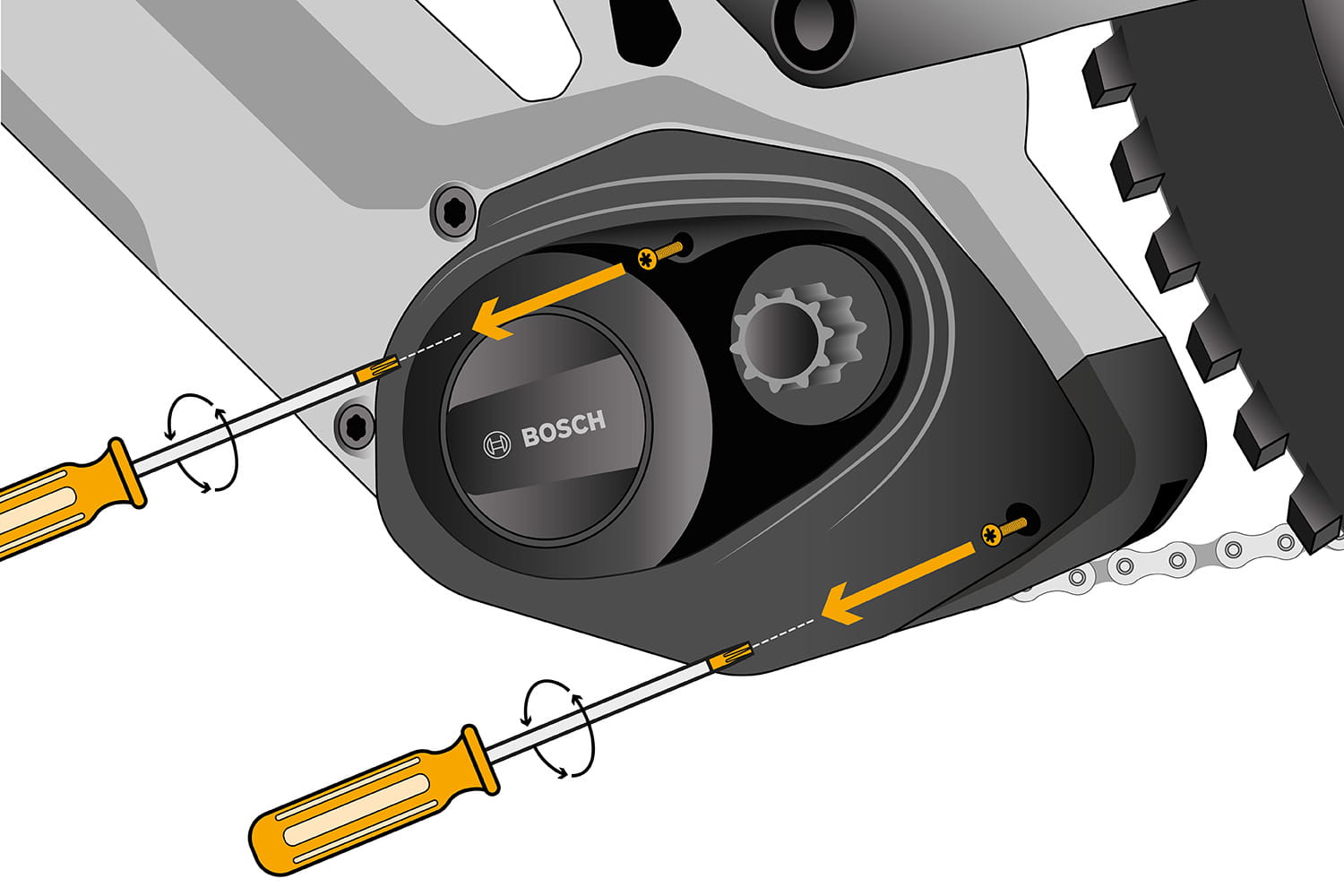

1. Odkręć 2 śrubki trzymające pokrywę silnika przy pomocy klucza Torx T20.

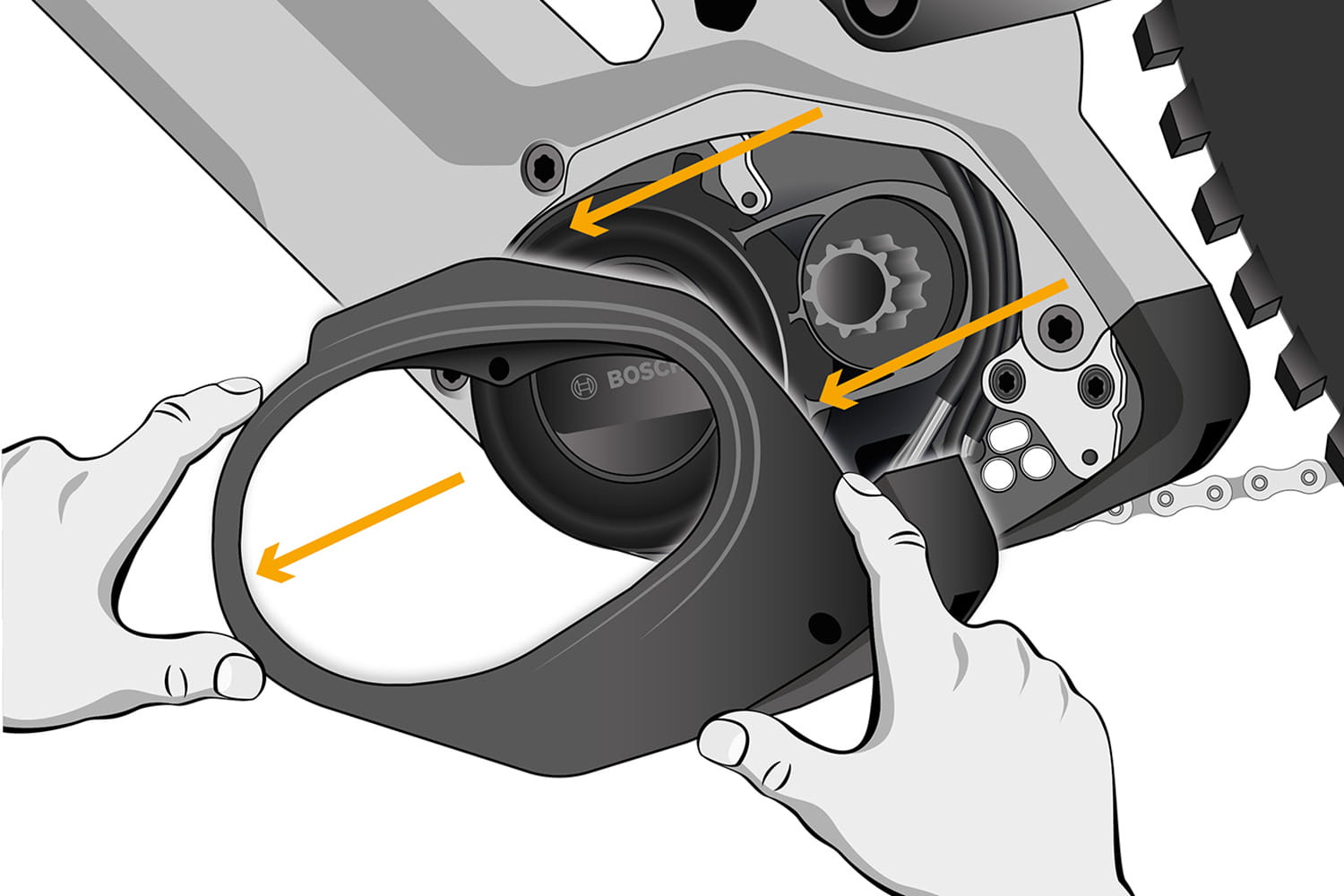

2. Zdejmij pokrywę silnika.

Krok 4.

Rozłączenie wtyczek z silnika

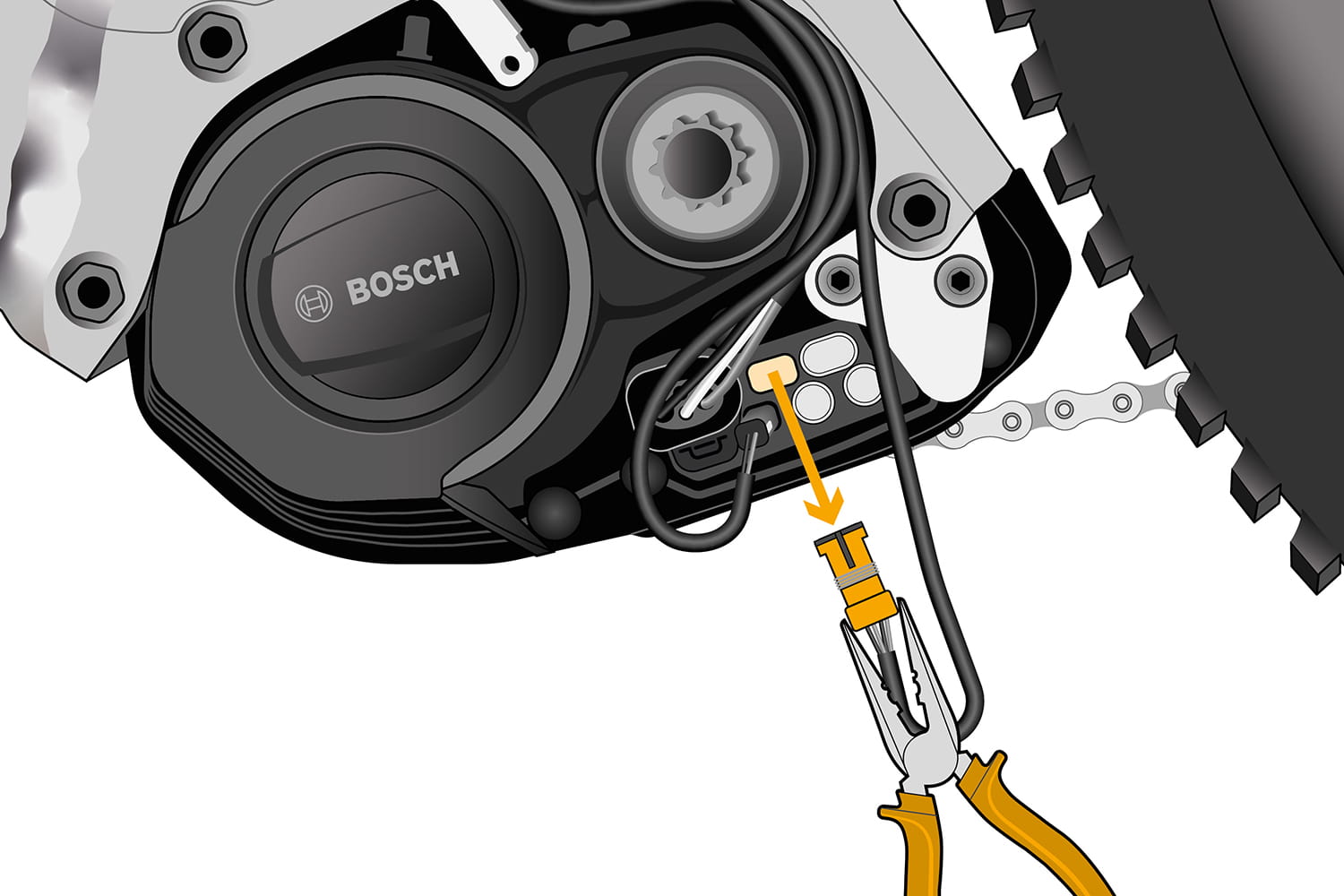

1. Za pomocą kleszczy odczep wtyczkę ekranu z silnika.

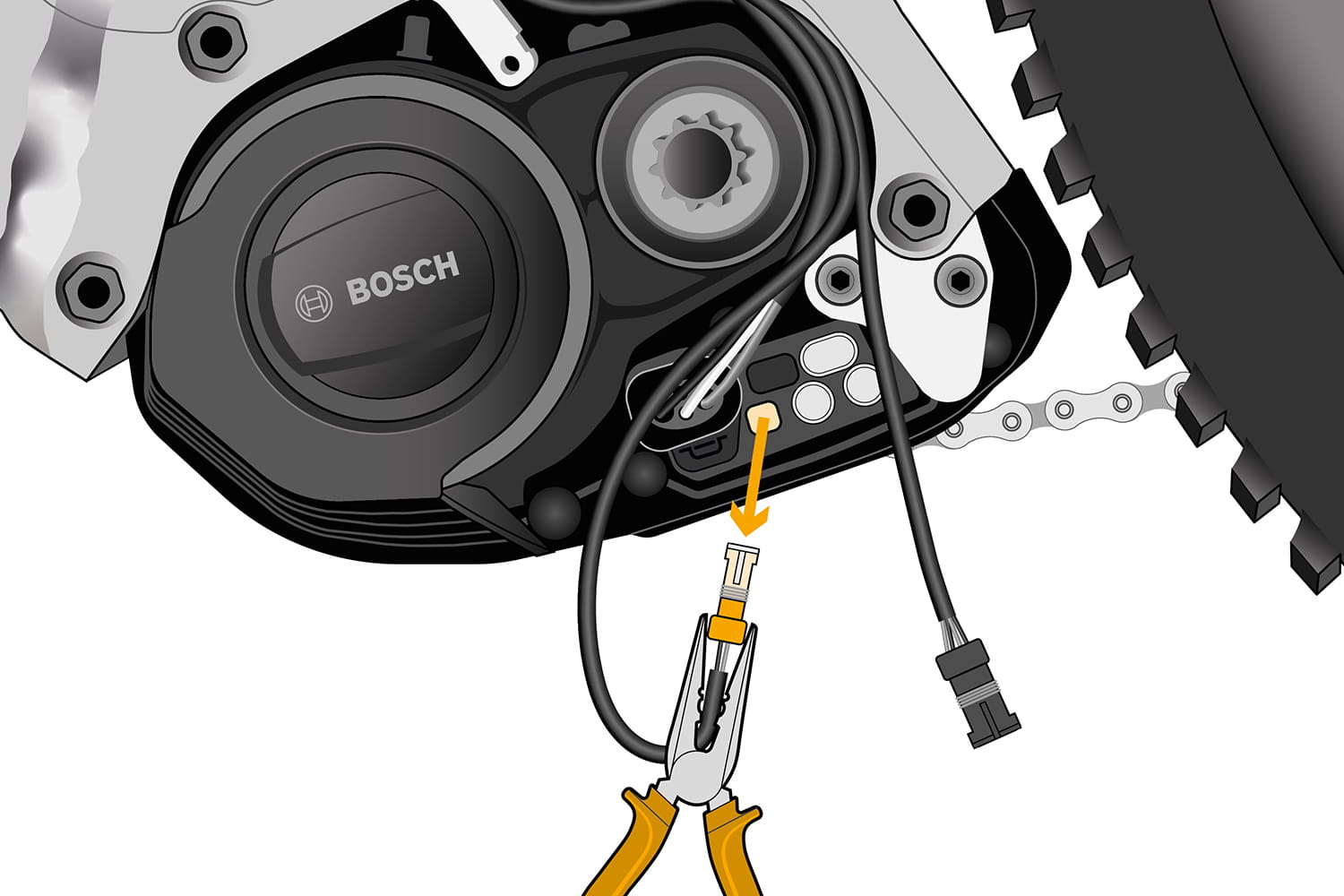

2. Tym samym sposobem odczep wtyczka czujnika prędkości.

Krok 5.

Instalacja tuningu SpeedBox

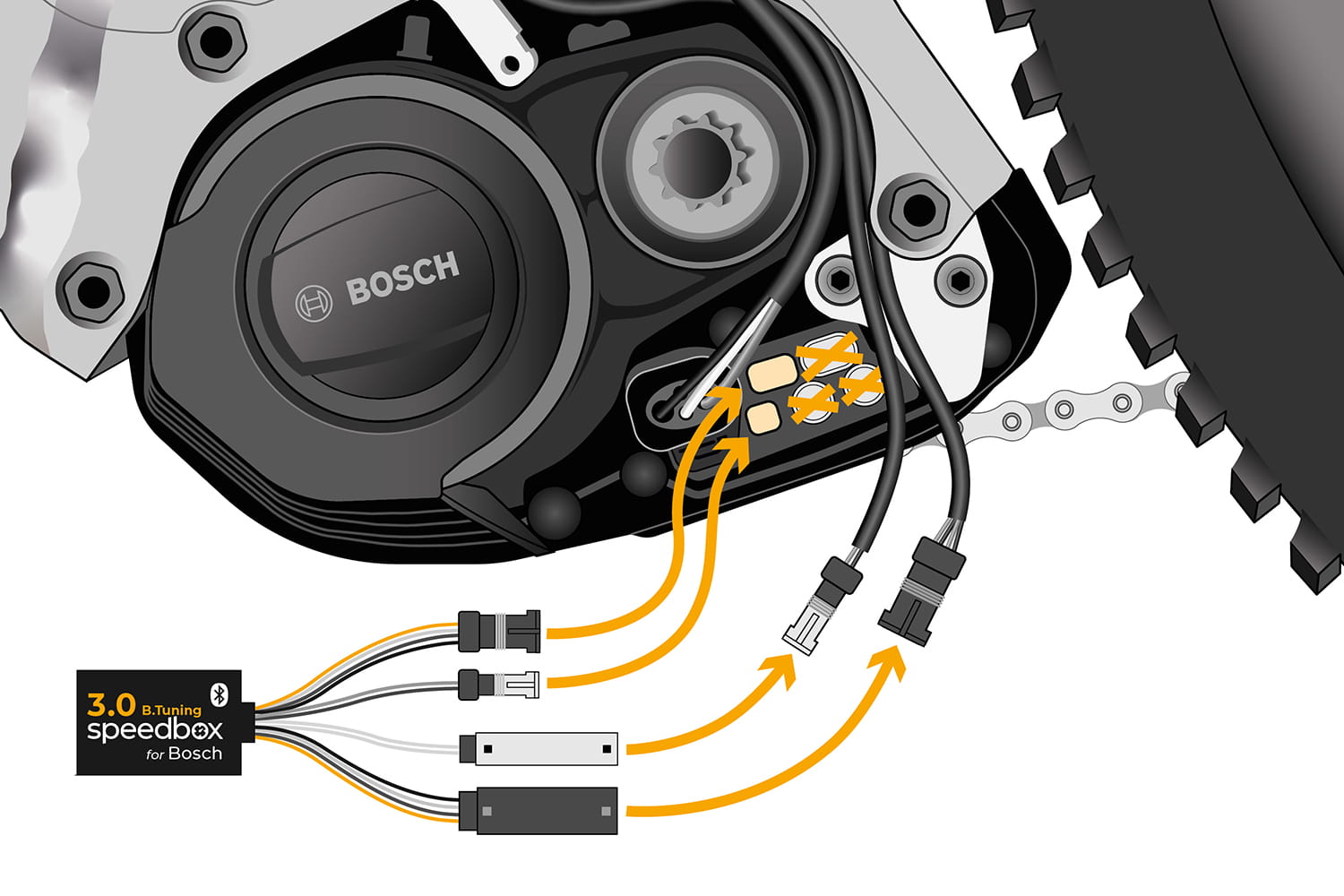

1. Dokonaj podłączenia wtyczek Speedbox do silnika w miejsce, gdzie były podłączone stare.

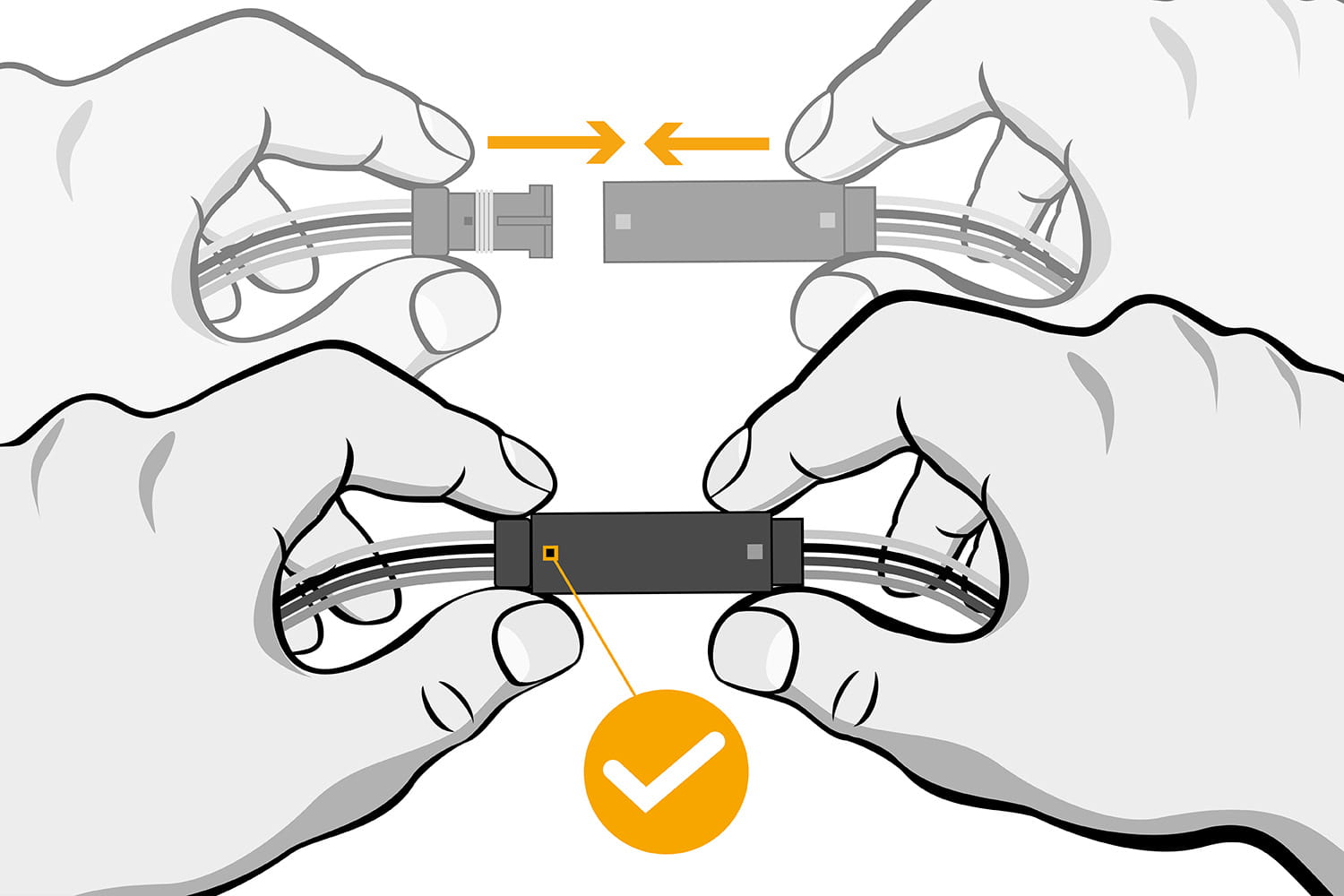

2. Podłącz wtyczki wypięte z silnika w kroku 4. do wtyczek urządzenia SpeedBox. Sprawdź, czy wtyczki zaskoczyły w prawidłowy sposób.
3. Przed montażem silnika sprawdź prawidłowość połączeń według obrazka.

Krok 6.

Kontrola funkcji tuningu

1. Włóż baterię do roweru na swoje miejsce.
2. Włącz rower.
3. Przez krótkie włączenie funkcji WALK lub podwójnym przyciskaniem (- + - +) aktywuj/ dezaktywuj tuning. Pokaże się wartość 9.9 lub 2.5 (sygnalizująca maksymalną prędkość).
4. Rozkręć tylne koło i upewnij się, że na ekranie roweru pokazywana jest aktualną prędkość.
5. Wyłącz rower.

Krok 7.

Założenie pokrywy silnika

1. SpeedBox wraz z wtyczkami oraz kablami włóż do miejsca wnęki na silnik.
2. Wsadź pokrywę silnika na swoje miejsce.
3. Zamontuj pokrywę silnika dwoma śrubami za pomocą klucza Torx T20.

Krok 8.

Montaż korby

Jeśli zdejmowałeś korbę według kroku 2, zamontuj ją z powrotem.

1. Za pomocą klucza 22 mm zdemontuj adapter korby.
2. Włóż korbę z powrotem na oś roweru.
3. Dokręć śrubę zabezpieczającą przy pomocy klucza inbusowego H8.

Krok 9.

Ustawienie maksymalnej prędkości

1. Włącz rower
2. Ustaw tryb TURBO. Szybko przełączaj tryby w następującej kolejności TURBO > SPORT > TOUR > ECO > TOUR > SPORT > TURBO. (Trzy wartości do góry oraz trzy na dół). Na ekranie pokaże się aktualny limit prędkości.
3. Ustaw maksymalną prędkość krótkim włączeniem funkcje WALK lub obrotem tylnego koła o 360°. Powtarzając tą czynność za każdym razem limit prędkości się zwiększy o 5km/h. Ostatni pokazany limit prędkości pozostawiony na 5 sekund zostanie zapamiętany.

Krok 10.

Parowanie (produktu SpeedBox) z mobilną aplikacją SpeedBox App

1. Zainstaluj aplikację SpeedBox App z Google Play lub App Store.
2. Włącz Bluetooth w telefonie.
3. Włącz aplikację SpeedBox App. Pozwól na lokalizację położenie, jeśli Cie o to zapyta.
4. Wybierz urządzenie MyEbike_xxxx. W przypadku że nie widzisz na liście SpeedBox, kliknij “Odśwież” lub upewnij się że:

   1) Masz włączony rower.

   2)Nie jesteś dalej niż 5 metrów od roweru.

   3) Masz włączony Bluetooth w swoim telefonie

   4) Masz w swoim telefonie włączoną lokalizację położenia dla aplikacji SpeedBox App.

5. Ustaw i potwierdź swój PIN oraz serwisowe hasło.
6. Teraz możesz cieszyć się w pełni aplikacją i SpeedBox App (ustawiać tuning, śledzić jazdy, obserwować dane jazdy oraz informacje o wydajności silnika, zużyciu energii, ustawieniu limitu prędkości itd.).
